Opis produktu
Opis produktu
Opis produktu

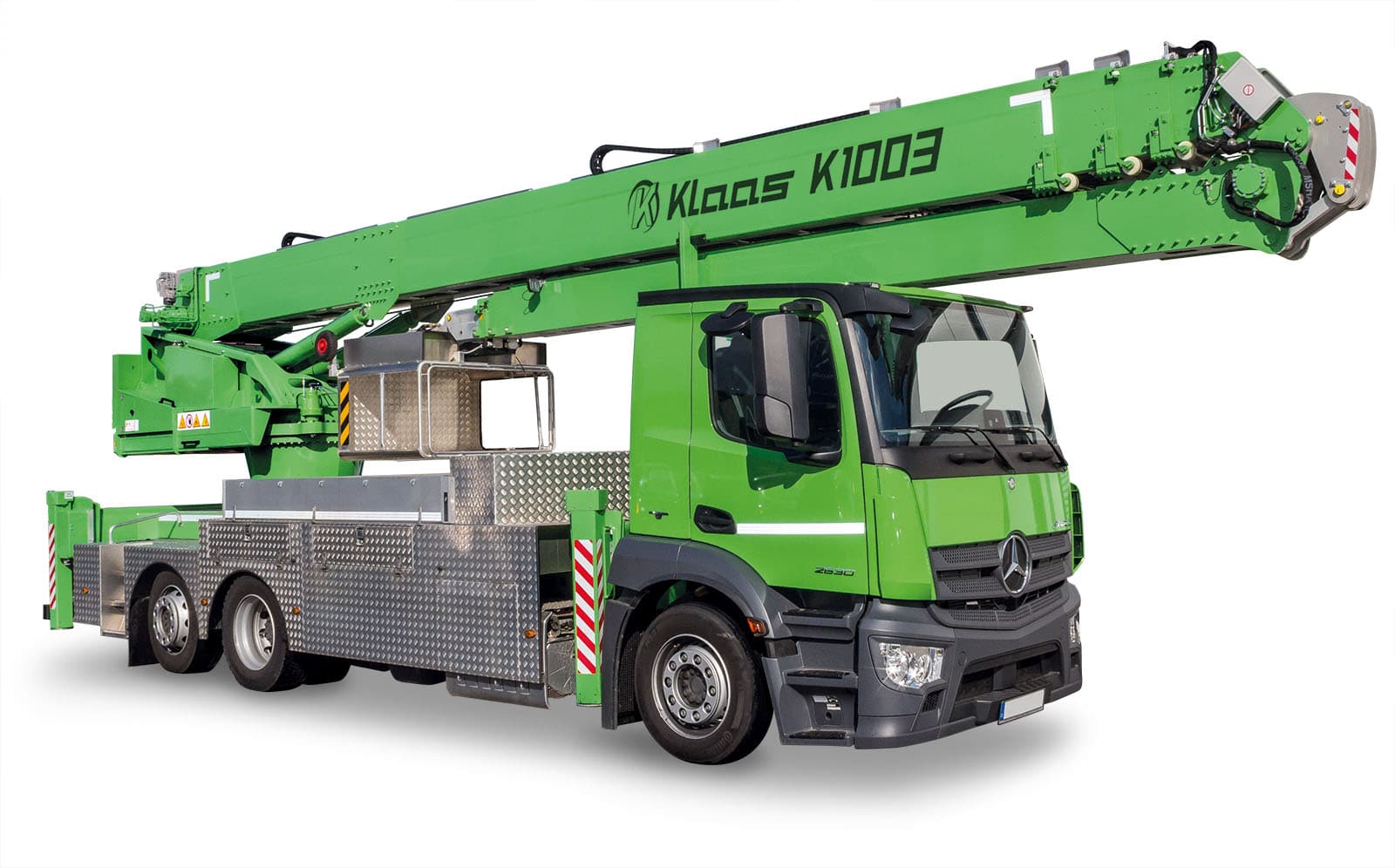

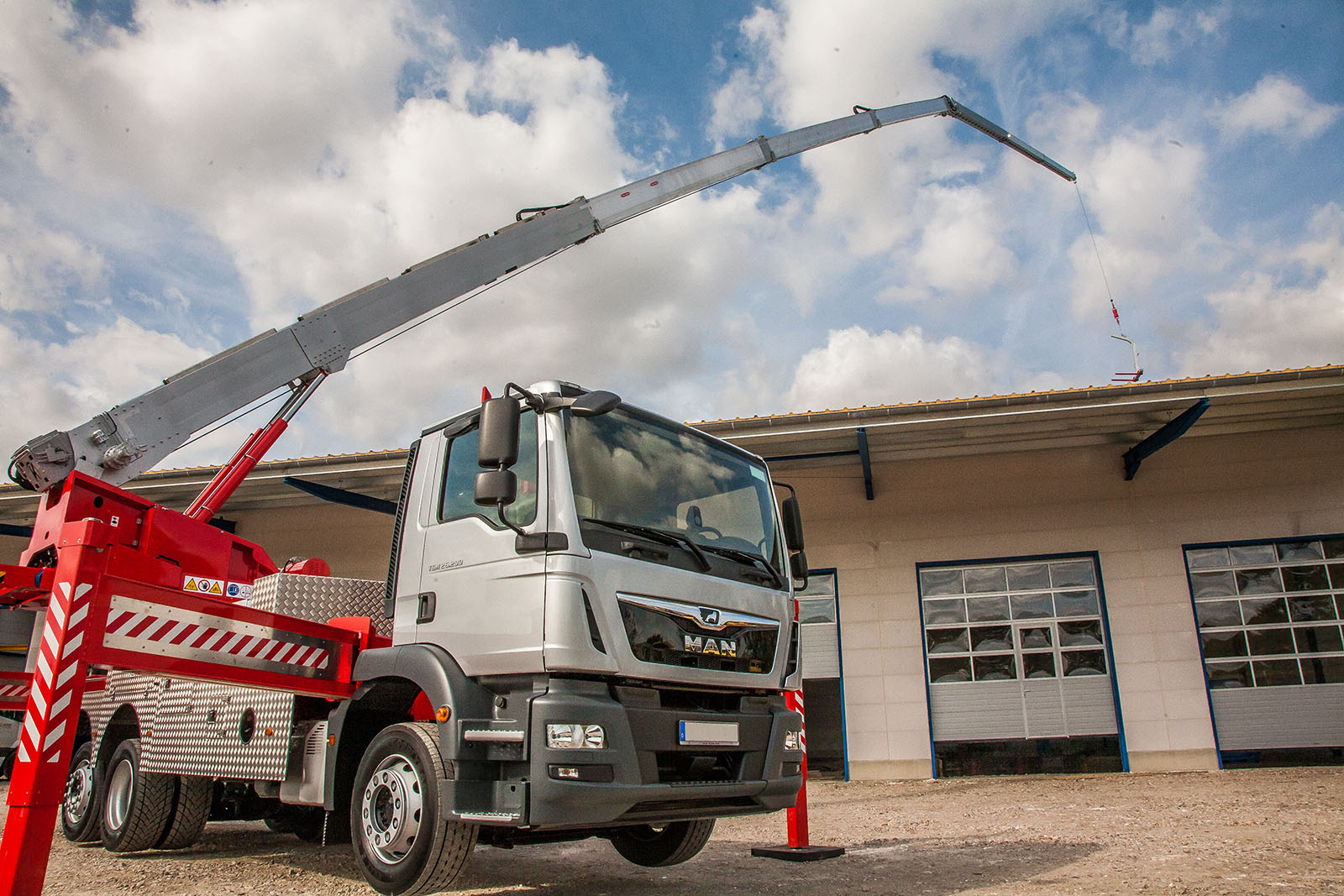

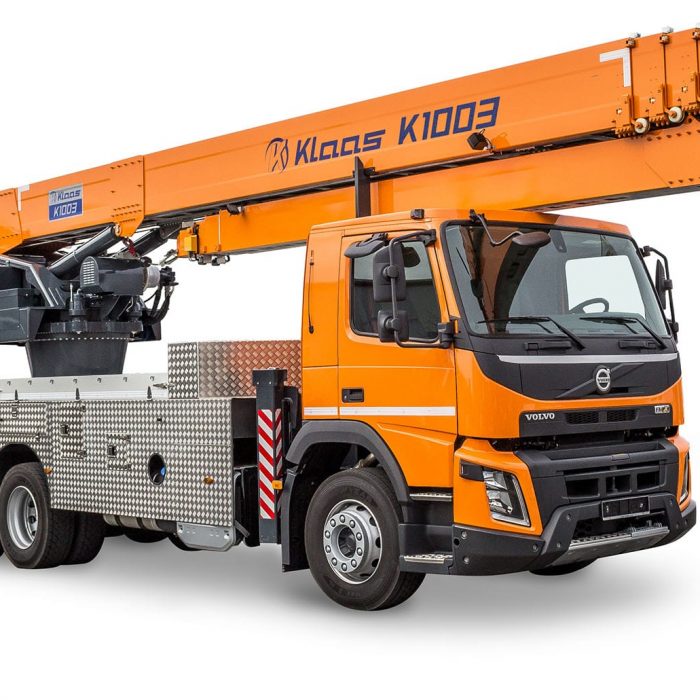

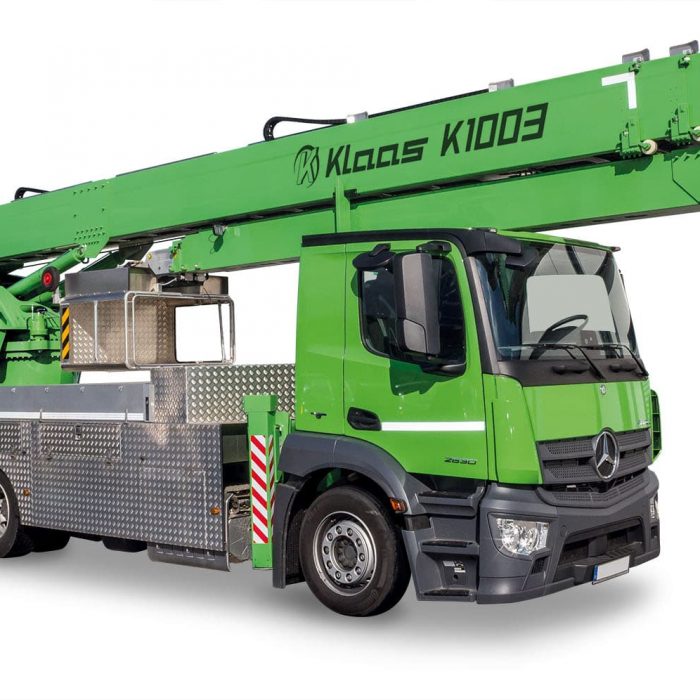

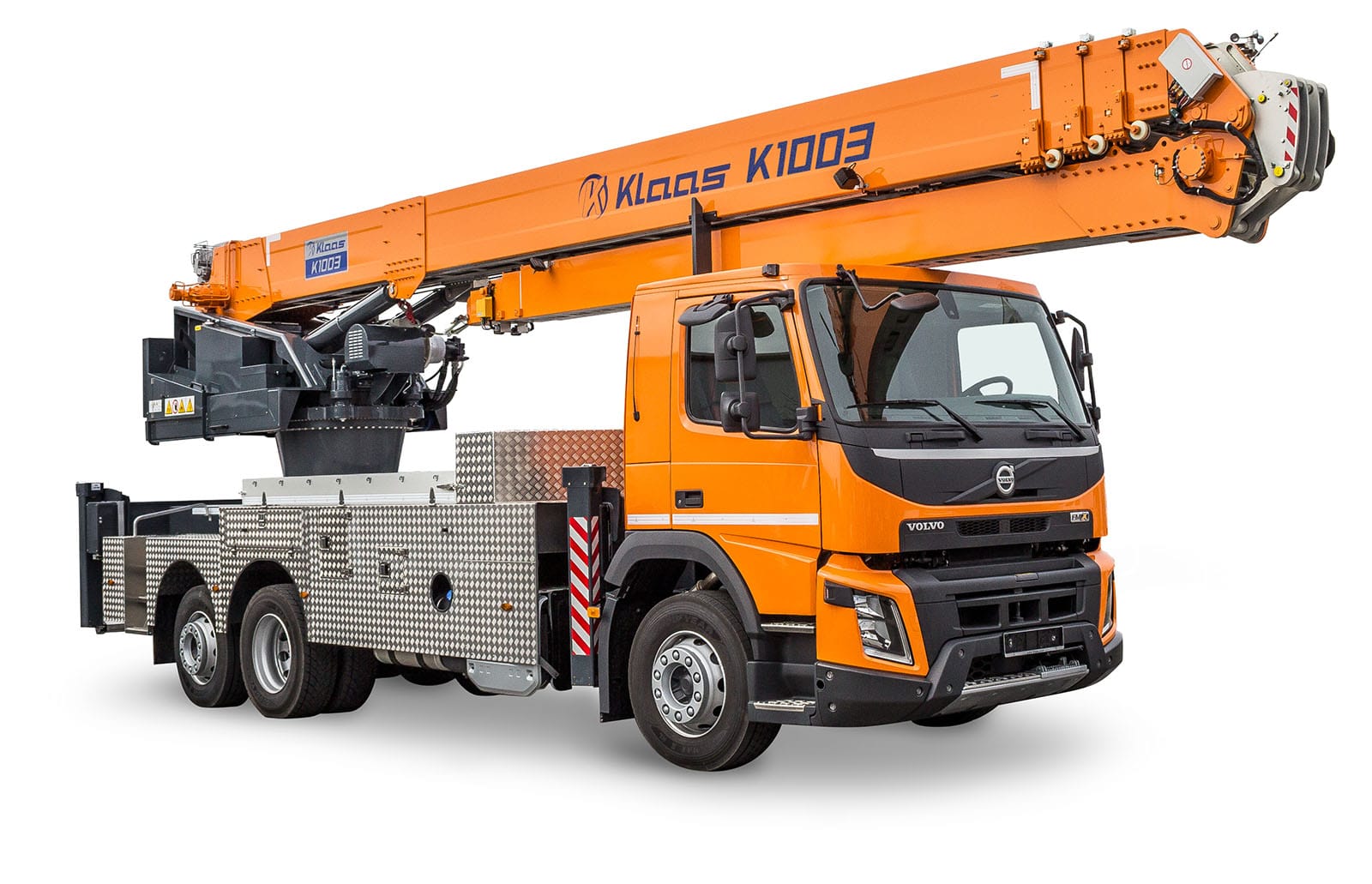

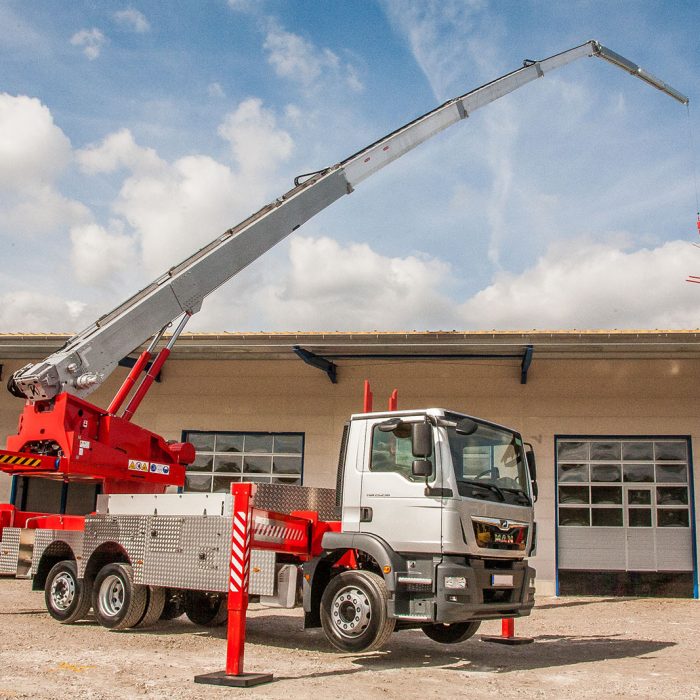

Model dźwigu na samochodzie ciężarowym K1003 to zdecydowanie gracz wagi ciężkiej. Jego imponująca maks. wysokość haka wynosząca 53 m w połączeniu z wysięgiem na odległość 40 m z ładunkiem o ciężarze 350 kg czyni go nieocenionym wsparciem na najbardziej wymagających budowach. Dźwig ten montowany jest jedynie na samochodach ciężarowych trzy osiowych pomimo tego dzięki skrętnej trzeciej osi jego zwrotność i mobilność jest wciąż wysoce satysfakcjonująca. K1003 jest seryjnie wyposażony w pełni hydraulicznie podwójnie teleskopowany wierzchołek, który może się teleskopować i składać symultanicznie.
Informacje techniczne
Informacje techniczne
| Maks. udźwig (stand./opcja) | 3 000 /6 000 kg |
| Maks. wysokość haka | 52.2 m |
| Masa własna pojazdu | ≤22 t |
| Maks. dł. wysunięcia masztu | 54.00 m |
| Maks. wysokość pracy podestu roboczego | 50.00 m |
| Min. szer. rozstawu podpór | 2.96 m |
| Maks. szer. rozstawu podpór | 5.96 m |
| Maks. siła uciągu wyciągarki | 3 000 kg |
| Dł. wierzchołka 0-2 wysunięć (3 000 – 1 000 kg) | 6,61 – 15,45 m |
| Dł. wierzchołka z 3 wysunięciem (350 kg) | 18,39 m |
Wyposażenie podstawowe
-
Wyciągarka teleskopująca- szybka praca teleskopująca lub składania pod ciężarem dzięki opatentowanej przez Klaas technologii linowej tego procesu
- zintegrowany system elektronicznego pomiaru stopnia rozwinięcia lin masztu kalkuluje maks. i wyświetla operatorowi maksymalny ciężar możliwy do podniesienia w danym stopniu rozłożenia
- niska masa własna lin zwiększa zasięg i udźwig konstrukcji masztu i wierzchołka masztu
- nisko nakładowo eksploatacja or łatwo widoczne elementy lin zapewniają możliwość ciągłego monitoringu ich stanu eksploatacyjnego
-
Zabezpieczenie przewodów elektrycznych i hydraulicznych- zabezpieczenie ruchomych przewodów elektrycznych i hydraulicznych w maszcie za pomocą specjalnej prowadnicy kablowej
- brak przewodów i bębnów na maszcie
- hydraulika elementów ramy i podpór dźwigu wykonana z trwałej stali galwanizowanej czyniąc ten układ trwałym i nie wymagającym wymiany węży hydraulicznych
-
Podwójne siłowniki wypadowe masztu- większa stabilność, bezpieczeństwo ograniczone działanie sił skręcających dzięki dwóm siłownikom wypadowym masztu
-
Koncepcja napędu – oddzielny silnik diesel- oddzielny mocny i wysoko sprawny silnik diesla marki Yanmar do napędu dźwigu
- niskie zużycie paliwa obniża koszty eksploatacji i redukuje negatywny emisji na środowisko
- silnik samochodu ciężarowego nie jest poddany pracy obciążeniowej w trakcie eksploatacji dźwigu
- elektroniczny system monitoringu poziomu paliwa żurawia wyświetlany na zdalnym pilocie sterowania
-
Podwójne siłowniki i jednolity przegub elementu wierzchołka- zwiększony udźwig na zintegrowanych przedłużeniach przegubu wierzchołka dzięki zastosowaniu nowej jednolitej frezowanej konstrukcji tego elementu
- czujnika ciśnienia w siłownikach wierzchołka zapewnia optymalne podnoszenie ciężarowych niezależnie of kątu wierzchołka względem masztu
- podwójny siłowniki dla zwiększonej stabilności i bezpieczeństwa oraz ochrony przed działaniem niepożądanych sił bocznych
-
Automatyczny system poziomowania- rozstawienie dźwigu do pracy jest szybkie i łatwe dzięki automatycznemu systemowi poziomowania w pełni operowanemu z poziomu zdalnie sterowanego pilota
- niezależna praca podpór nie ogranicza operatora przy ich ustawianiu
- automatyczna system poziomowania siłowników podpór umożliwia szybkie uzyskanie poziomu nawet na nierównych podłożach
- system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy oraz reaguje na zmieniające się warunki zewnętrzne
-
Nieograniczona możliwość obrotu masztu- wieniec obrotowy masztu może obracać się bez ograniczeń 360°
-
System masztowy Klaas TSR- ekstremalnie wytrzymały i odporny na warunki atmosferyczny specjalny stop aluminium zapewnia maksymalnie niską wagę masztu
- brak utraty wytrzymałości profilu ze względu na zastosowaniu technologi zgrzewania tarciowego z przemieszaniem ang. FSW – Friction Stir Welding, dzięki czemu łączenia profili TSR wykazuję takie same parametry jak jednolity materiał, z którego są stworzone
- typowy wzór wycięć na maszcie zapewnia obniżenie wrażliwości na podmuchy wiatru, mniejszą wagę netto masztu i zwiększoną odporność na wgniecenia
-
System ustawiania na podporach w układzie V- w pełni hydrauliczne niezależnie wysuwane podpory w układzie V w połączeniu z system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy dźwigu w całym zakresie jego pracy
- bezstopniowa i niezależna praca podpór nie ogranicza operatora przy ich rozstawianiu
- podpory w kształcie litery „L” zapewniają najlepsze z możliwych bezpieczeństwo przed wywróceniem
- długie cylindry hydrauliczne pozwalają na pracę bez podkładek
-
Dźwigi system kontroli- ultra nowoczesny system kontroli podnośnika koszowego poprzez programowalny sterownik logiczny ang. programmable logic controler
- nowoczesny magistrala komunikacyjna typu CAN BUS zapewnia możliwość niezwykle precyzyjnej pracy dźwigu
- funkcja łagodnego start i zatrzymania dba o pracę bez efektu „kołysania”
- sterowania z zdalnego bezprzewodowego pilota sterowania z ciekłokrystalicznym wyświetlaczem LCD (sterowania również możliwe poprzez podłączenie zdalnego pilota sterowania za pomocą kabla z magistralą dźwigu np. w sytuacji zakłóceń fal radiowych
-
Zabudowa dźwigu- zabudowa dźwigu posiada system przestrzennych zamykanych schowków
- schowki umożliwiają bezpieczne przechowywania narzędzi i akcesoriów dźwigu
- zabudowa wysokiej jakości wykonana z rychlowanej blachy aluminiowej zapewnia atrakcyjny wizualnie wygląd dźwigu
-
Zdalny pilot sterowania XL- funkcja pamięci pozycji zapamiętuje lokalizację dwóch punktów np. umiejscowienie miejsca załadunku materiału i umiejscowienie miejsca rozładunku materiału po których żuraw się porusza
- możliwość poruszania się z niezwykłą precyzją
- dodatkowy wyświetlacz zapewnia operatorowi monitoring kluczowych funkcji pracy tj. kąt nachylenie masztu i rotację wieżyczki, stopień wykorzystania możliwość dźwigowych żurawia w danej konfiguracji, prędkość pracy liny dźwigającej
- zasilanie pilota z standardowych baterii typu AA lub poprzez podłączenie kablowe
-
Wysuwana przeciwwaga- przeciwwaga wysuwana hydraulicznie przez operatora zwiększa parametry zasięgu podawania małych ciężarowych na duże odległości
- wysunięcie przeciwwagi nie wpływa na ograniczenie pracy obrotowej żurawia
-
W pełni hydraulicznie podwójnie teleskopowany wierzchołek- hydrauliczne teleskopowanie pierwszej i drugiej szyny masztu wierzchołka
- jednoczesne teleskopowanie i składanie obu szyn wierzchołka zapewnia w każdym momencie optymalny rozkład sił naprężeniowych działających na szyny
- możliwość teleskopowanie i rozkładania wierzchołka w przestrzeniach o ograniczonych powierzchniach poprzez „pracę w powietrzu”.
- możliwość teleskopowanie wierzchołka pod tzw. ciężarem
-
Funkcja zabezpieczająca pracownika w trakcie pracy wysokościowej zgodna z DGUV- model jest przygotowany do zabezpieczenia pracownika w trakcie wykonywanie przez niego pracy wysokościowej zgodnie z wytycznymi DGUV Deutsche Gesetzliche Unfallversiherung
- funkcja zabezpieczenie ma głownie na celu zapewnienia pracownikom zabezpieczenie w przypadku, gdy nie występują inne możliwość mocowania zabezpieczającego do elementów stałych do tego przystosowanych tj. głownie na otwartych przestrzeniach
-
Napęd hybrydowy- możliwość wyboru źródła napędu dźwigu przez ekonomiczny silnik diesla lub równie ekonomiczny a w dodatku przyjazny dla środowiska i cichy silnik elektryczny 400V
- montaż i demontaż silnika elektrycznego nie wymaga posiadania narzędzi.
Wyposażenie opcjonalne
-
System mocowania akcesoriów- akcesoria są bezpiecznie składowane i łatwo dostępne
- brak konieczności czasochłonnego i uciążliwego mocowania
- dedykowane i producenckie rozwiązania gwarantują zachowanie bezpieczeństwa w trakcie transportowania
- możliwość wyboru niezbędnego dedykowanego pod dany typ akcesoria mocowania
-
Funkcja podestu roboczego- żuraw może być w mniej niż 5 min. przekształcony w pełni funkcjonalny podest roboczy
- gniazdo 230 V zapewnia prąd dla elektronarzędzi
- funkcja obrotu podestu roboczego w lewo lub prawo o 45° w obie strony
-
Hak do montażu stolarki okiennej i fasad szklanych- połączenie na „sztywno” zapewnia możliwość precyzyjnego przetransportowanie stolarki okiennej lub fasad szklanych do przestrzeni zabudowanych i trudno dostępnych bez ryzyka ich uszkodzenia
- opcja przeznaczona wyłącznie do pracy z przyssawkami do szkła

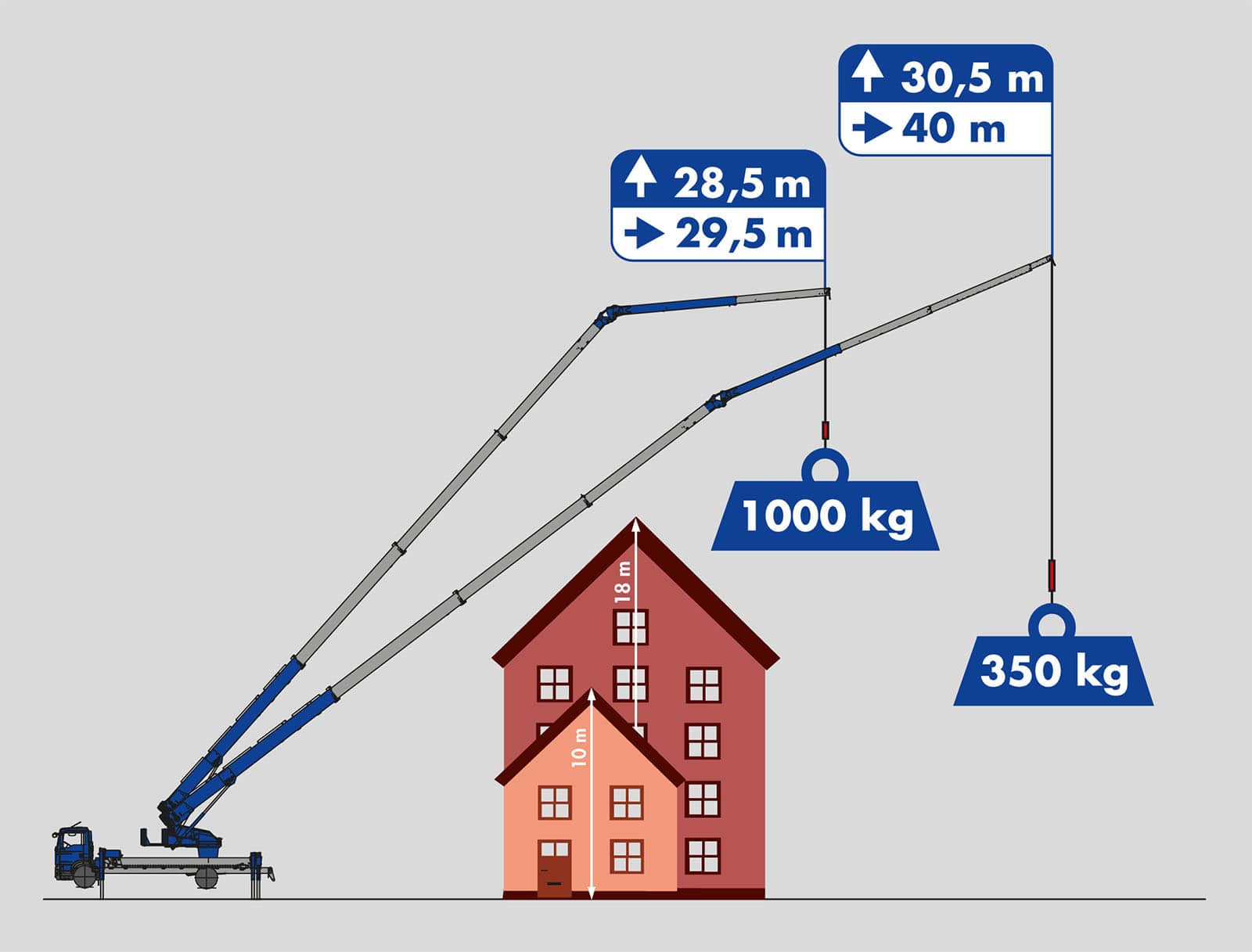

Zakres pracy
Zakres pracy
| Ciężar | Wysięg | Wysokość |
|---|---|---|
| 3 000 kg | 11,00 m | 31,50 m |
| 2 000 kg | 17,00 m | 34,00 m |
| 1 000 kg | 29,50 m | 28,50 m |
| 350 kg | 40,00 m | 30,50 m |
| Funkcja rozładowcza | ||
|---|---|---|
| 6 000 kg | 7,50 m | 10,00 m |
| 4 500 kg | 9,00 m | 6,50 m |

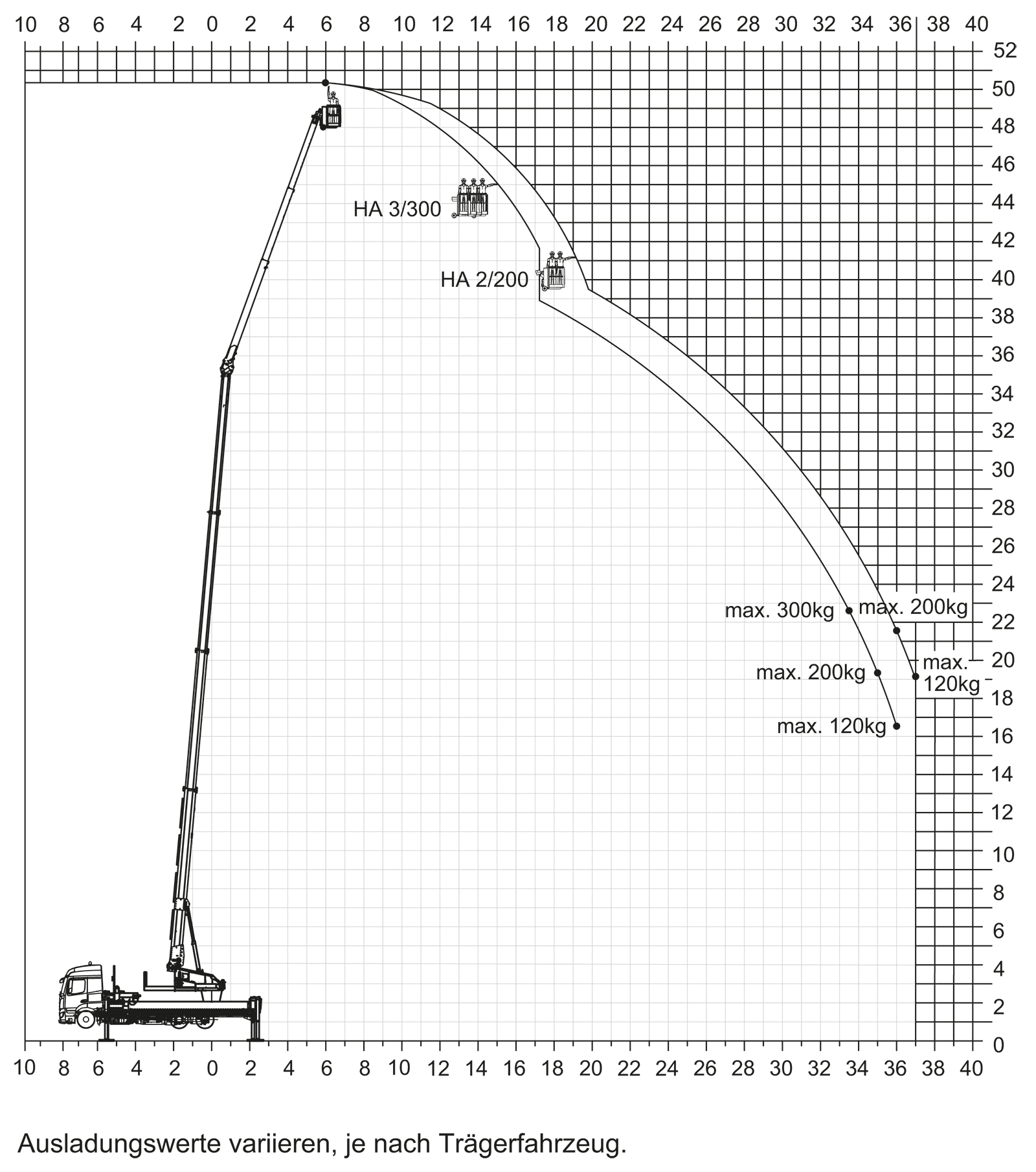

Diagramy

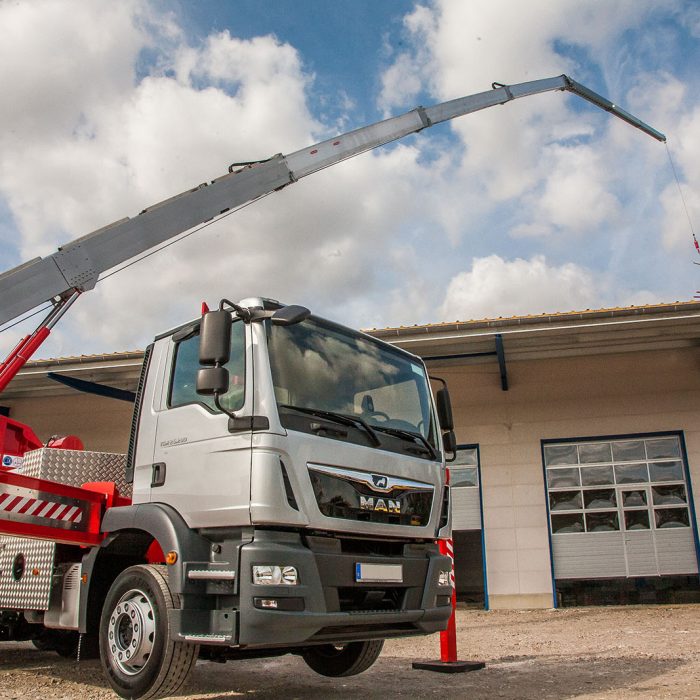

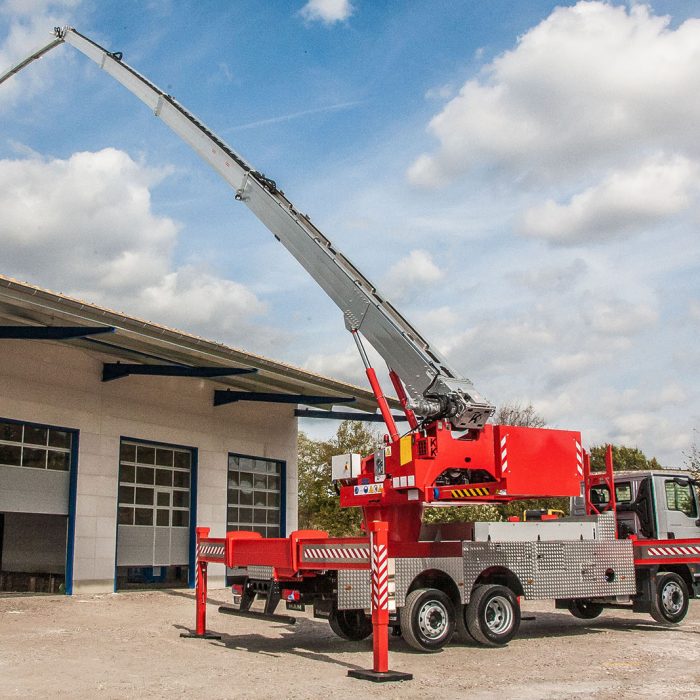

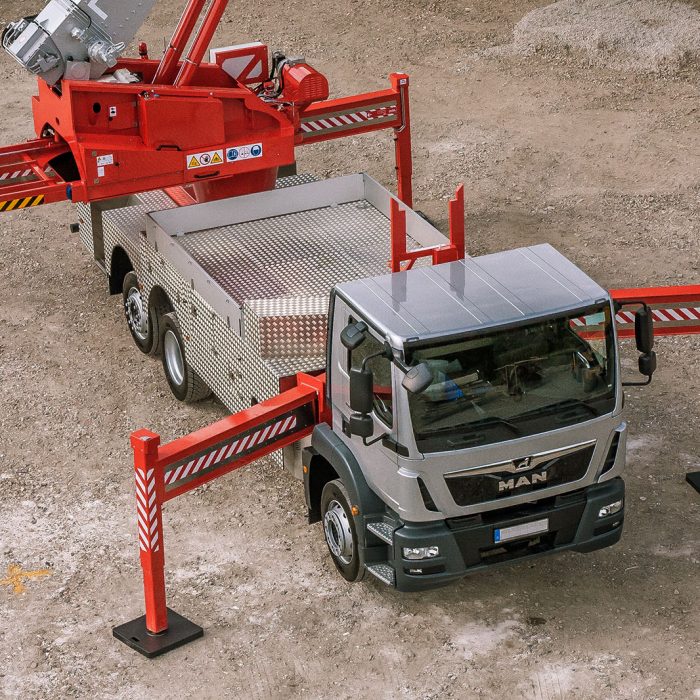

Galeria
Katalog
[pdf-embedder url="https://lift-polska.pl/wp-content/uploads/2020/04/Prospekt-K1003RSX_082018_pl.pdf" width="100%"]Pobierz katalog
