Opis produktu
Opis produktu
Opis produktu

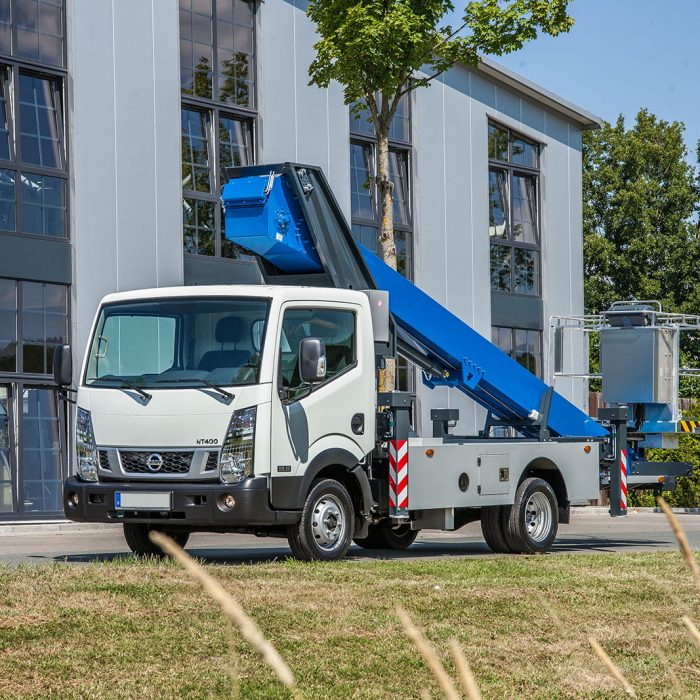

Podnośnik koszowy Theo20 to „młodszy brat” pierwszego modelu podnośnika koszowego marki Klaas, czyli modelu Theo25. Model ten dzięki wyróżniającej go zastosowane technologii – aluminiowy maszt, teleskopowanie i składanie wyłącznie w oparciu o system linowy -, a co za tym idzie doskonałym parametrom roboczym został niezwykle dobrze przyjęty przez bardzo konkurencyjny rynek model. Charakteryzuje się on maks. wysokością roboczą 20 m i uzyskuje z obciążeniem kosza wynoszącym 100 kg niesamowity zasięg boczny oraz tylni wynoszący aż 14,5 m. Kosz roboczy tego podnośnika oferuję możliwość wsiadania od przodu i od tyłu oraz wysoką stabilnością i dzięki. Sterowanie podnośnikami koszowymi z linii Theo odbywa poprzez programowalny sterownik logiczny, która w połączeniu z nowoczesną magistrala komunikacyjne typu CAN BUS umożliwia niezwykle precyzyjną pracę podnośnika oraz intuicyjną nawet dla laików sterowanie
Informacje techniczne
Informacje techniczne
| Maks. wysokość robocza | 20,0 m |
| Maks. wysięg na tył (250 kg) | 14,5 m |
| Maks. wysięg na tył (100 kg) | 14,5 m |
| Maks. wysięg na bok (100 kg) | 14,5 m |
| Maks. udźwig kosza | 250 kg |
| Masa całkowita | 3,5 t |
| Obrót masztu | 360 ° bez ograniczeń |
| Obrót kosza roboczego łącznie w obie strony | 180 ° |
| Wymiary kosza roboczego | 1,40 x 0,70 m |
| Min. szer. rozstawu podpór | 2,24 m |
| Maks. szer. rozstawy podpór przód | 4,26 m |
| Maks. szer. rozstawy podpór tył | 4,25 m |
Wyposażenie podstawowe
-
System ustawiania na podporach w układzie V podnośniki koszowe- w pełni hydrauliczne niezależnie wysuwane podpory w układzie V w połączeniu z system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy podnośnika koszowego w całym zakresie jego pracy tym samym umożliwiając indywidualne konfigurację stopnia wysunięcia bezstopniowych podpór.
- przewody hydrauliczne podpór są zintegrowane tym samym chroniąc je przed uszkodzeniem upadającymi przedmiotami np. ścinanymi gałęziami.
-
Zabudowa podnośniki koszowe- całkowita zabudowa wykonana z gładkiego poszycia anodyzowanego aluminiu.
- zamykane schowki i dostępy do elementów sterownia lockable zapewniają bezpieczeństwo i chronią przez dostępem osób trzecich
- wysokiej jakości wykonanie
- ułatwia utrzymanie czystości
-
Automatyczny system poziomowania podnośniki koszowe- rozstawienie podnośnika koszowego do pracy jest szybkie i łatwe dzięki automatycznemu systemowi poziomowania w pełni operowanemu z poziomu pulpitu sterowania
- niezależna praca podpór nie ogranicza operatora przy ich ustawianiu
- automatyczna system poziomowania siłowników podpór umożliwia szybkie uzyskanie poziomu nawet na nierównych podłożach
- system ciągłego monitorowania ciśnienia w siłownikach podpór umożliwia ciągłą i niezawodną kontrolę stabilności pracy podnośnika koszowego w całym zakresie jego pracy oraz reaguje na zmieniające się warunki zewnętrzne
-

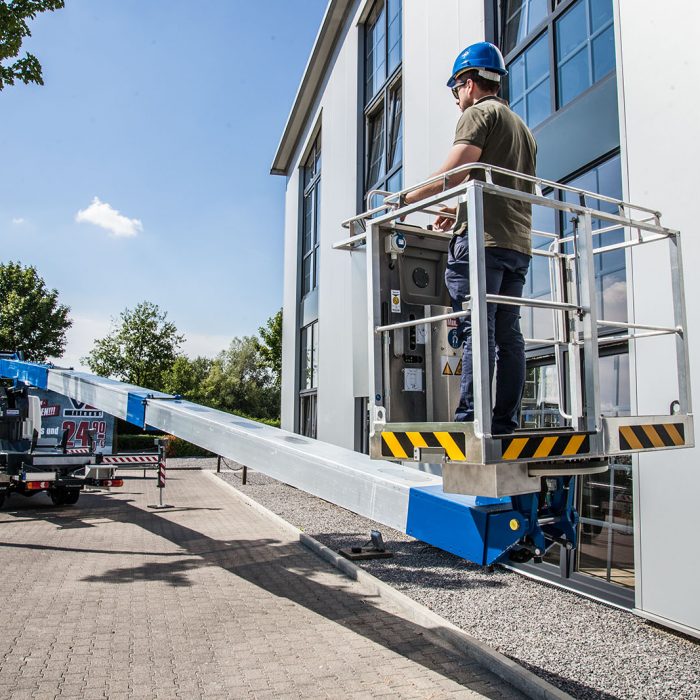

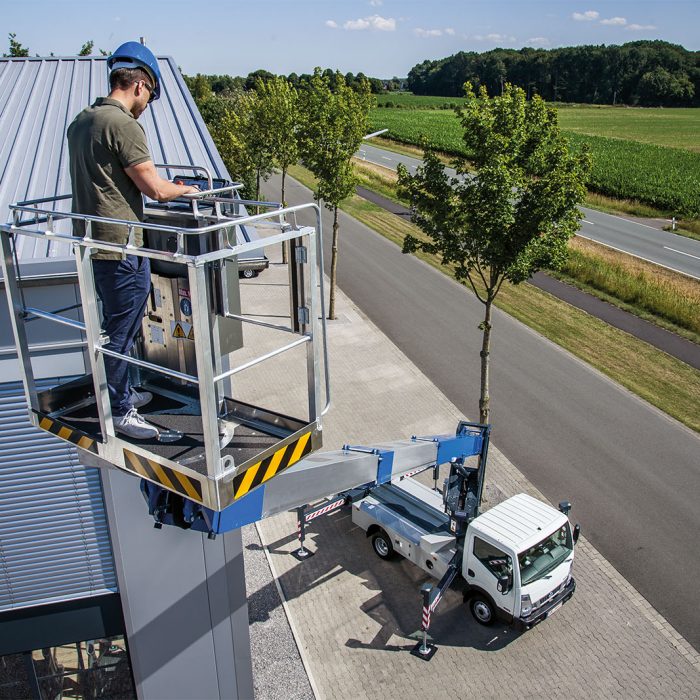

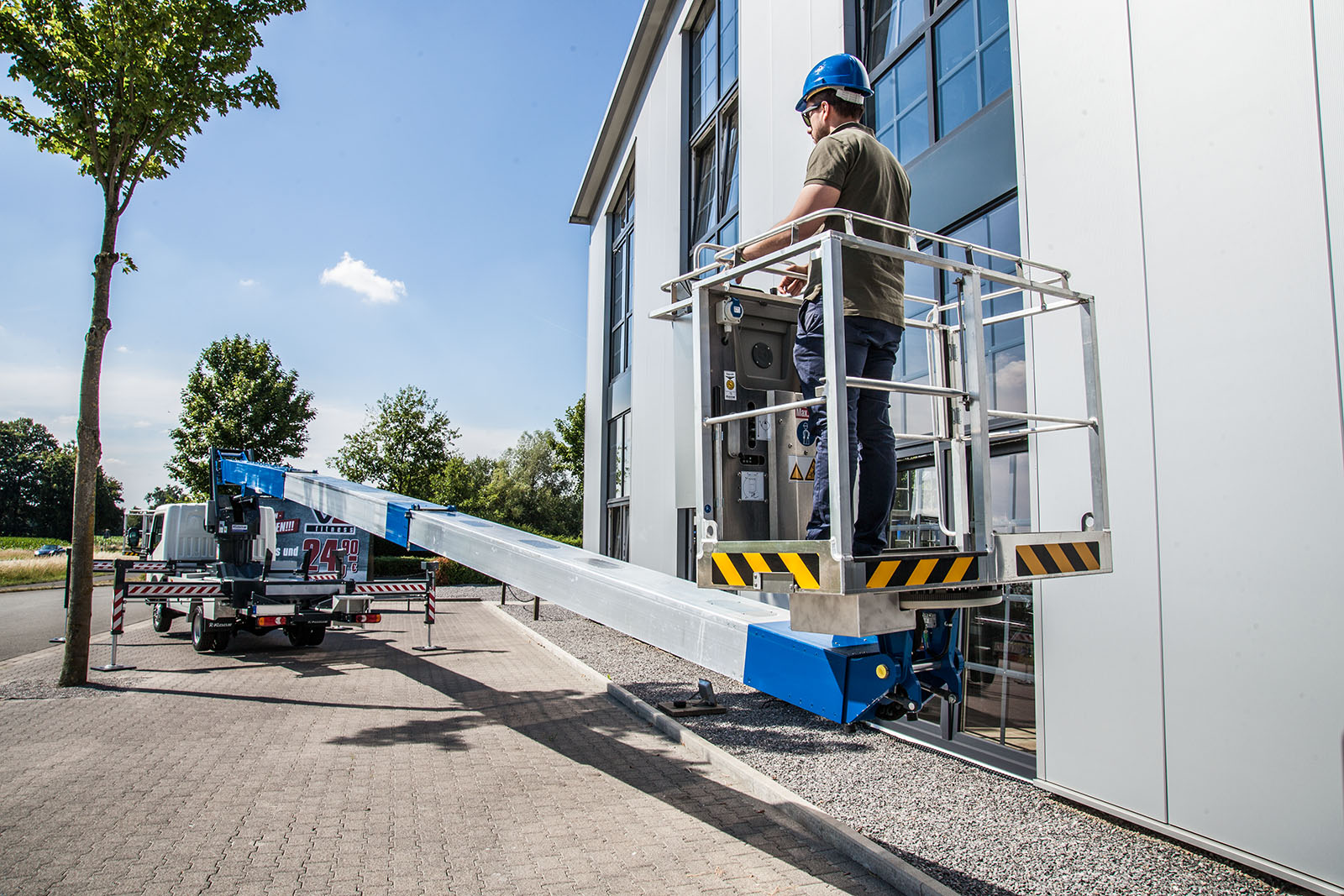

Theo – kosz- możliwość wsiadania i wysiadania od tyłu (drzwiczki) i przodu (wyjście awaryjne) kosza.
- kosz podnośnika obracany o 90° do każdej ze stron za pomocą funkcji sterowania na pulpicie sterowania.
- gniazdo 230 V do zasilania elektronarzędzi
- punkty mocowania dla zgodne z standardami wymaganiami przez normy sprzętów ochrony osobistej
-
System masztowy Klaas TSR- ekstremalnie wytrzymały i odporny na warunki atmosferyczny specjalny stop aluminium zapewnia maksymalnie niską wagę masztu
- brak utraty wytrzymałości profilu ze względu na zastosowaniu technologi zgrzewania tarciowego z przemieszaniem ang. FSW – Friction Stir Welding, dzięki czemu łączenia profili TSR wykazuję takie same parametry jak jednolity materiał, z którego są stworzone
- maszt obracany w zakresie 360°
- opatentowana przez Klaas technologia teleskopowania masztu na linach, zapewnia ona bezawaryjną i szybką pracę masztu oraz jest wyjątkowo żywotna i niewymagająca pod względem konserwacyjnym – przegląd konserwatorski zgodnie z zaleceniem producenta min. 1 raz w roku
-
Theo – system kontroli- ultra nowoczesny system kontroli podnośnika koszowego poprzez programowalny sterownik logiczny ang. programmable logic controler zgodny z normą DIN EN 280
- nowoczesny magistrala komunikacyjna typu CAN BUS zapewnia możliwość niezwykle precyzyjnej pracy podnośnika koszowego
- funkcja łagodnego start i zatrzymania dba o pracę bez efektu „kołysania”
- opcja przejęcia kontroli nad wszystkimi kluczowymi funkcjami pracy kosza przez drugi panel sterowania w postaci dżojstika przewodowo połączonego z centralnym systemem sterowania
- możliwość łatwego zaprogramowania ograniczenia kątu pracy wieńca obrotowego
- możliwość łatwego zaprogramowania ograniczenia maks. wysokości i zasięgu pracy
-

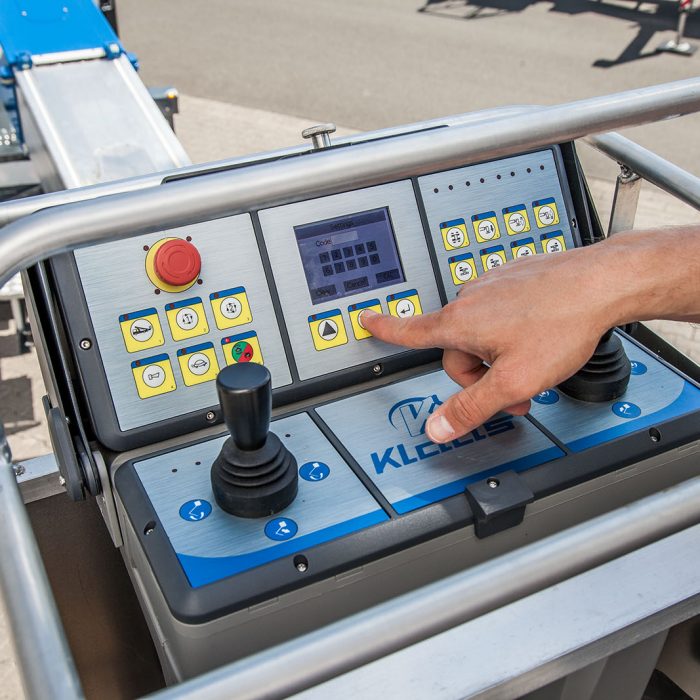

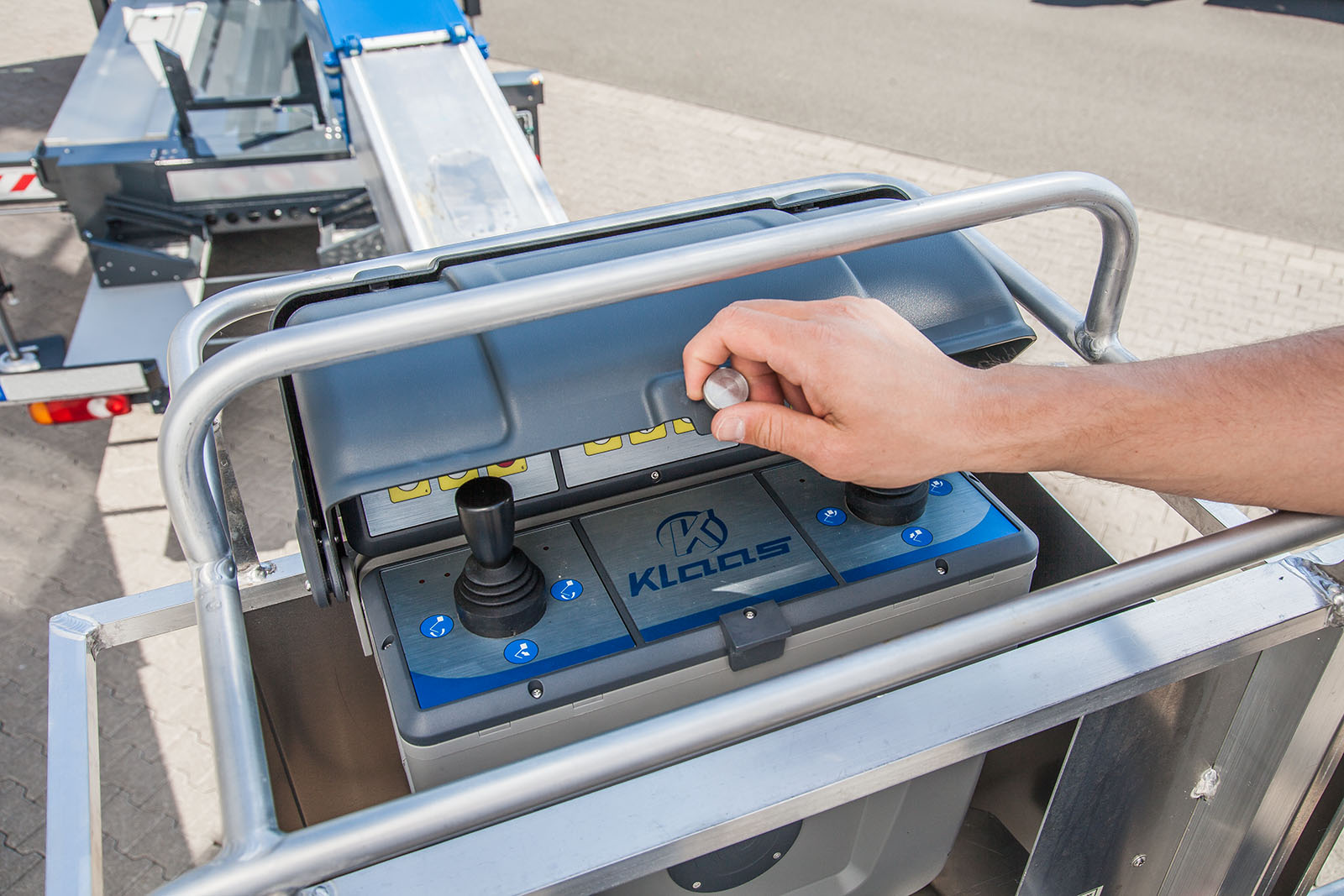

Pulpit sterowania w koszu- wysokiej, jakości, ergonomiczny pulpit sterowania gwarantujący precyzyjne “czucie” operatora
- ułatwiona obsługa dzięki możliwości bezpośredniego wyboru najważniejszych funkcji poprzez jasno opisane zaprogramowane przyciski funkcji pracy
- niezwykle czułe “dżojstiki” zapewniają precyzyjną kontrolę podnośnika koszowego
- czytelny i duży kolorowy wyświetlacz na stałe wyświetlający kluczowe parametry operacyjne podnośnika koszowego

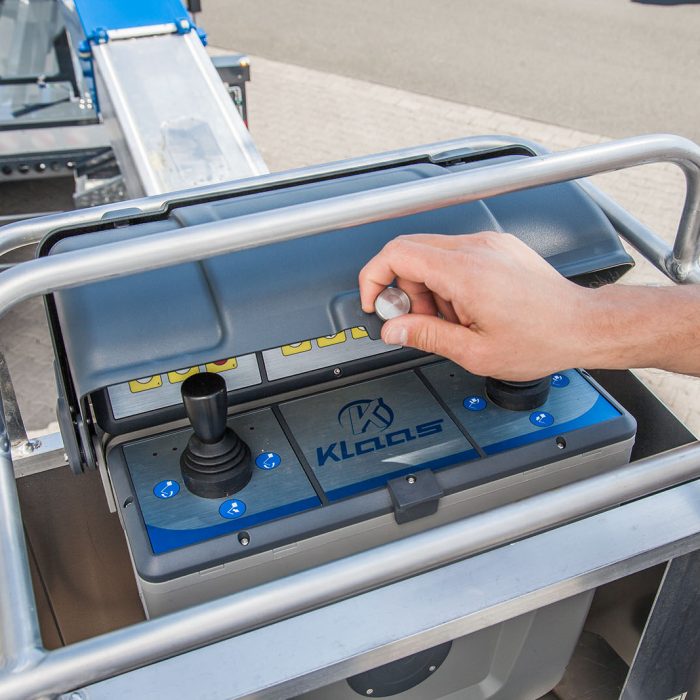

- zintegrowana pokrywa ochraniająca z tworzywa sztucznego
-
Theo – koncepcja napędu- podnośnik koszowy napędzany jest silnikiem spalinowym samochodu poprzez system przystawki odbioru mocy ang. Power Take Off (PTO)
- nowoczesne systemy kontroli poboru mocy i komponenty elektryczne pozwalają na postój w pozycji roboczej bez konieczności pracy silnika spalinowego aż do 4 godzin
- ciągły monitoring poziomu napięcia akumulatora samochodu oraz info. o załączeniu się rezerwy paliwa na panelu sterowania podnośnika koszowego
-
Wyciągarka teleskopująca- szybka praca teleskopująca lub składania pod ciężarem dzięki opatentowanej przez Klaas technologii linowej tego procesu
- zintegrowany system elektronicznego pomiaru stopnia rozwinięcia lin masztu kalkuluje maks. i wyświetla operatorowi maksymalny ciężar możliwy do podniesienia w danym stopniu rozłożenia
- niska masa własna lin zwiększa zasięg i udźwig konstrukcji masztu i wierzchołka masztu
- nisko nakładowo eksploatacja or łatwo widoczne elementy lin zapewniają możliwość ciągłego monitoringu ich stanu eksploatacyjnego
-
Zabezpieczenie przewodów elektrycznych i hydraulicznych- zabezpieczenie ruchomych przewodów elektrycznych i hydraulicznych w maszcie za pomocą specjalnej prowadnicy kablowej
- brak przewodów i bębnów na maszcie
- hydraulika elementów ramy i podpór dźwigu wykonana z trwałej stali galwanizowanej czyniąc ten układ trwałym i nie wymagającym wymiany węży hydraulicznych
-
Nieograniczona możliwość obrotu masztu- wieniec obrotowy masztu może obracać się bez ograniczeń 360°
Wyposażenie opcjonalne

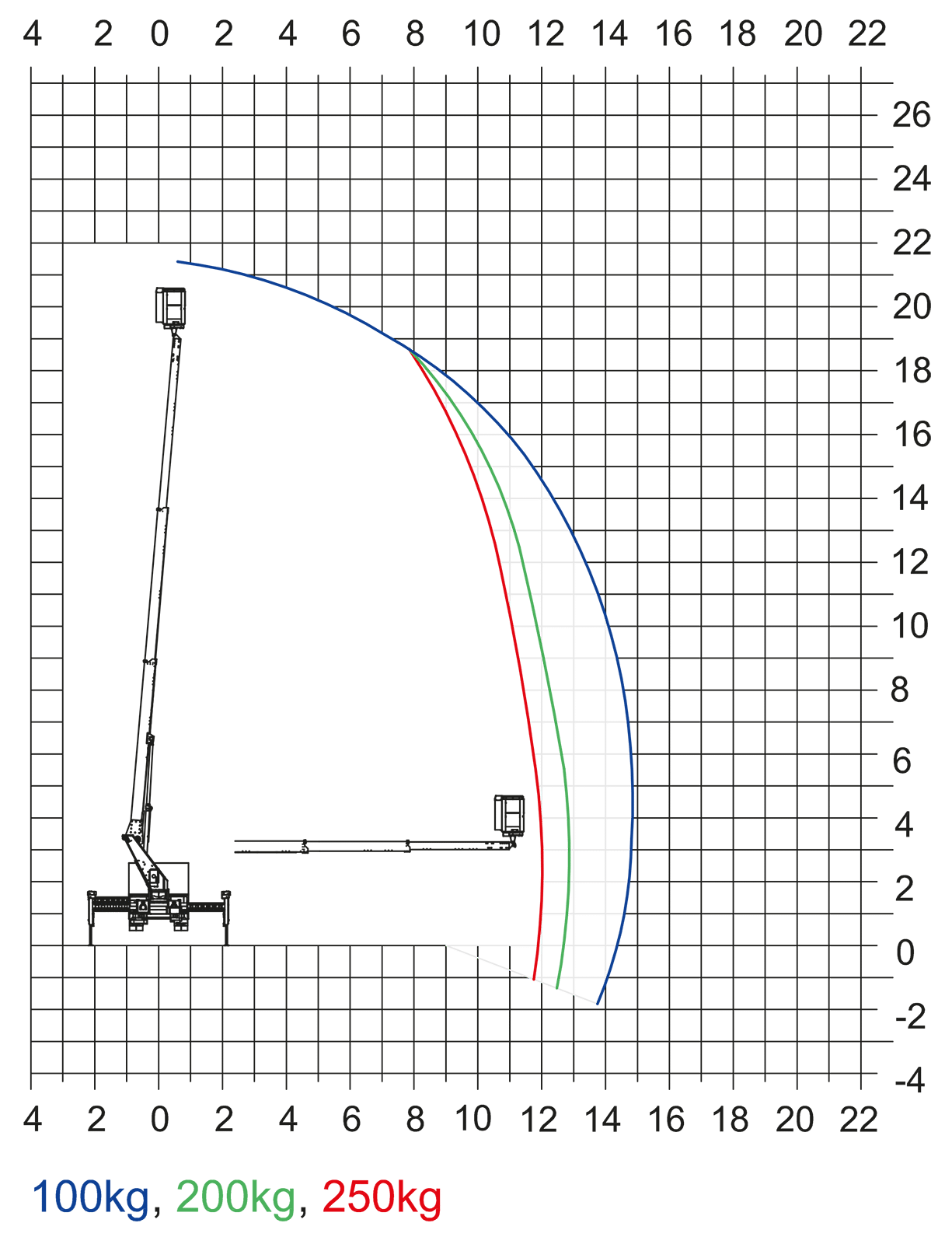

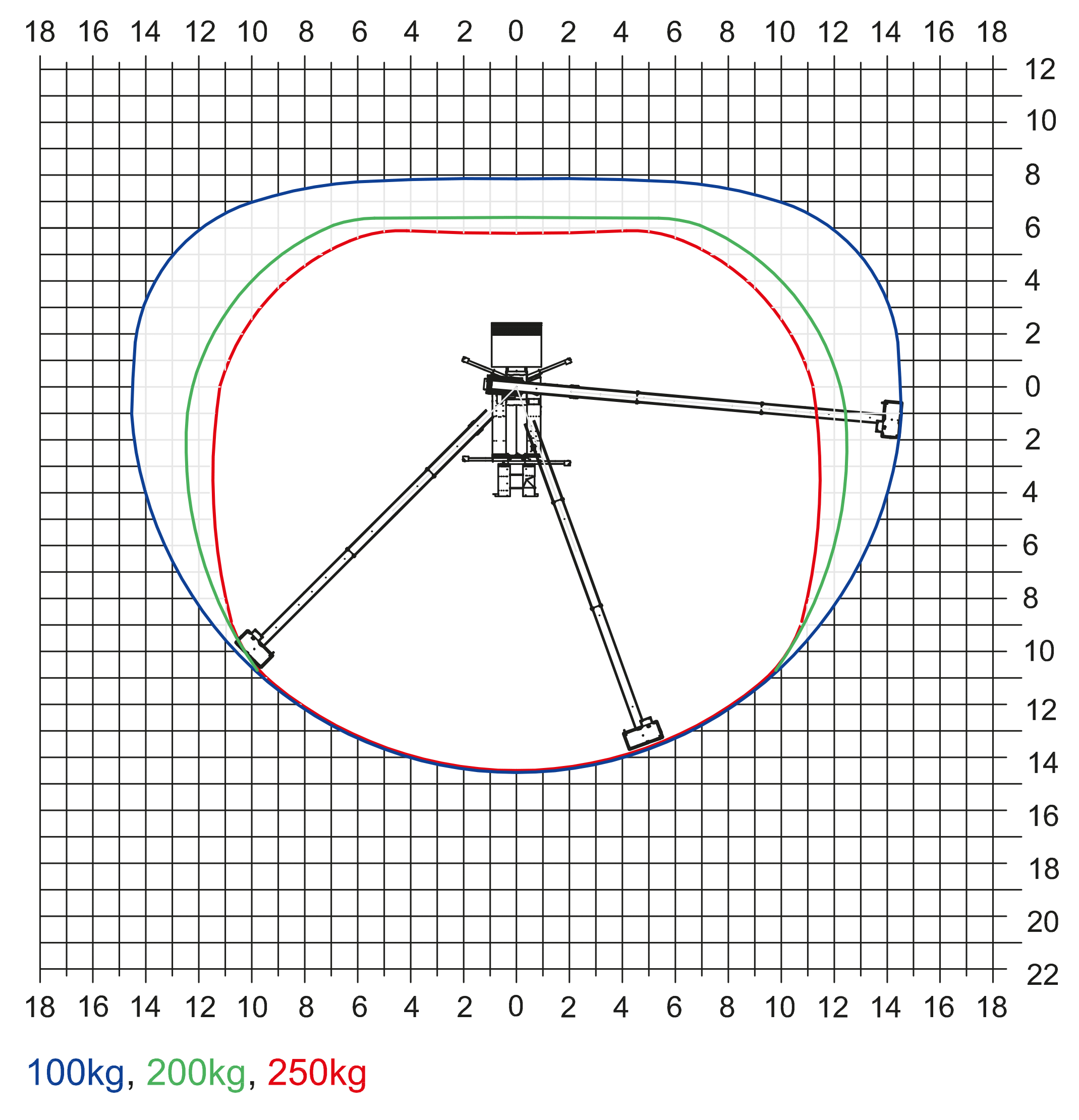

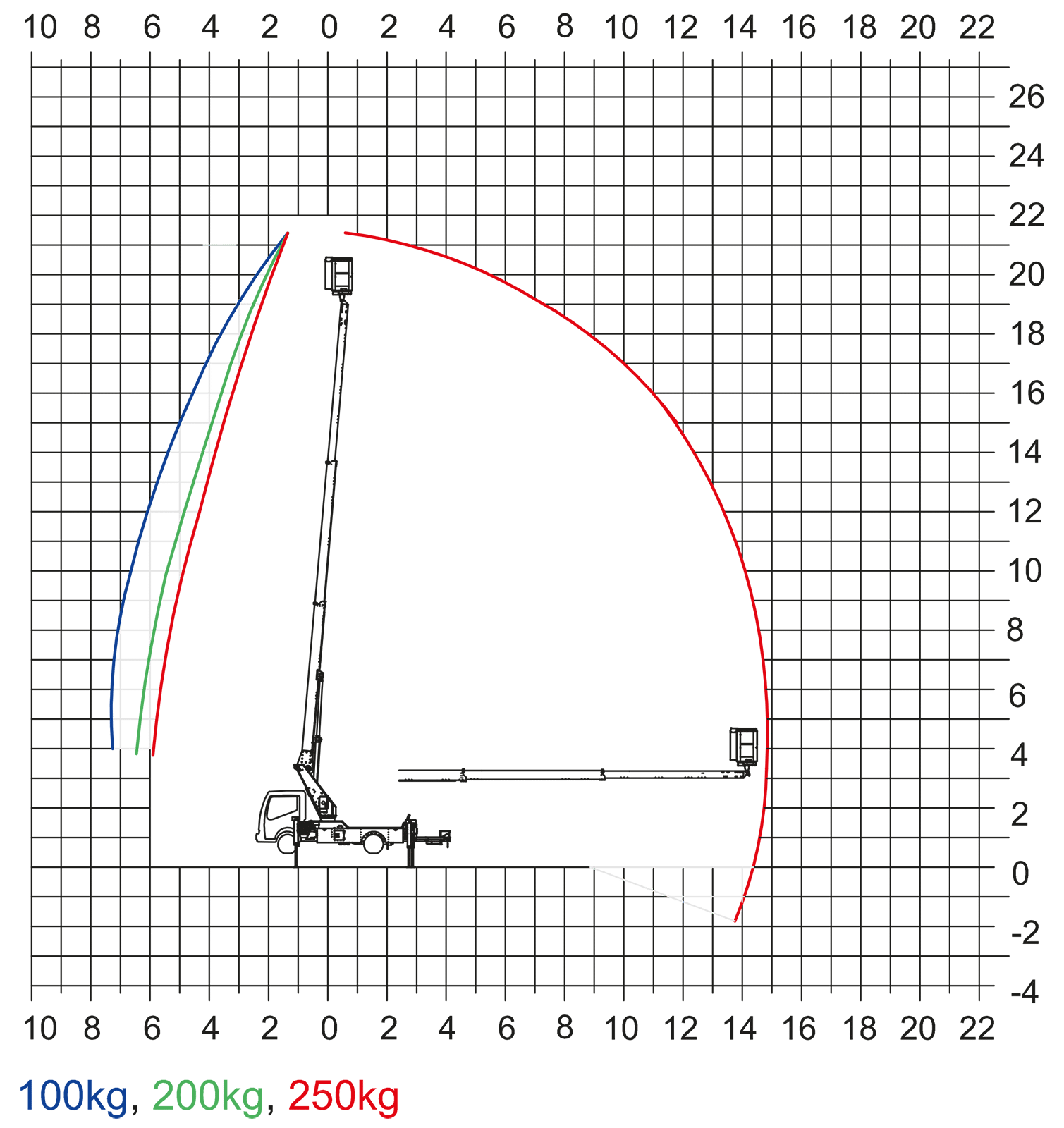

Zakres pracy
Zakres pracy
Diagramy
Galeria
Katalog
[pdf-embedder url="https://lift-polska.pl/wp-content/uploads/2020/04/18_08_Theo20.pdf" width="100%"]Pobierz katalog
